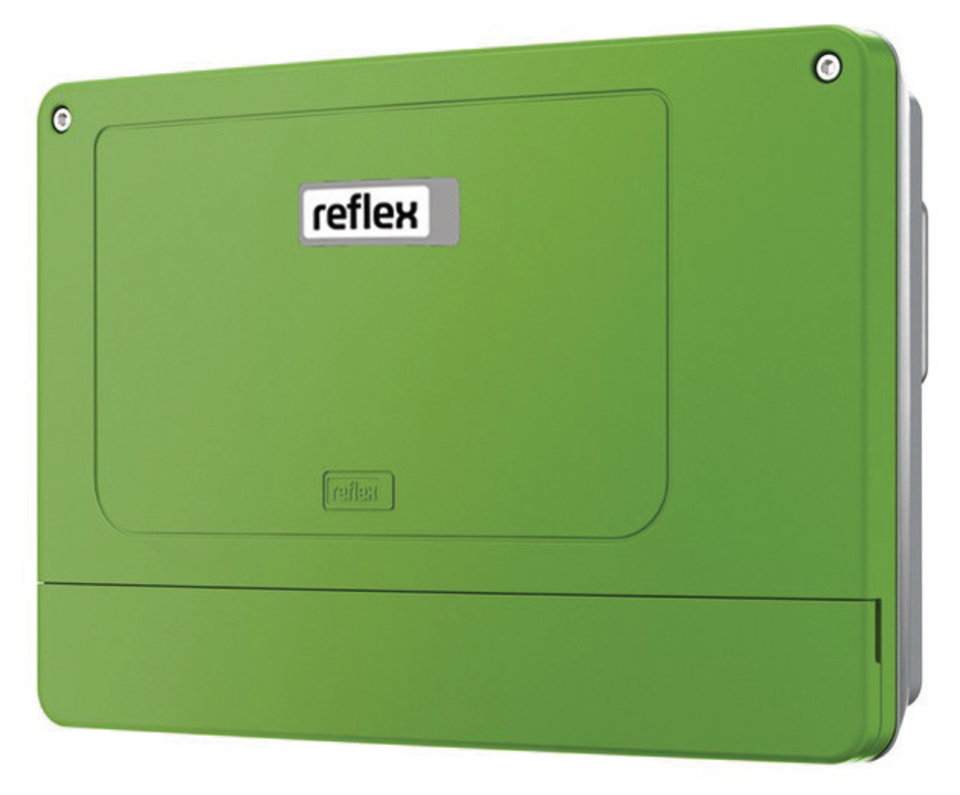

Profibus-DP Modülü

Profibus-DP Modülü

Bus modülü Control Basic veya Touch kumandaya sahip Servitec, Reflexomat veya Variomat kumanda arayüzünden (RS 485) gelen değişken şebeke parametreleri veya işletim durumu gibi bilgilerin veri telgrafına dönüştürülmesi için Bus modülü.İlgili kumanda ünitesine doğrudan entegre etmek veya isteğe bağlı olarak duvara monte etmek için her şey kendi plastik muhafazası içindedir. Montaj: Müşteri tarafından duvara veya başka kumanda dolaplarına monte edilmek yerine plastik kumanda dolabı muhafazası, kumanda ünitesi için öngörülen montaj konumuna da yerleştirilebilir. Kumanda ünitesine giden kabloların bağlantısı da müşteri tarafından kurulacaktır. Kablo bağlantılarının kurulması ve sistemin işletime alınması teslimat kapsamına dahil değildir Mikro işlemci kumandası ile kablo bağlantısı, mikro işlemciye ait RS 485 arayüzü üzerinden yapılacaktır ve gerilim beslemesi gibi bu da müşteri tarafından gerçekleştirilmelidir.Profibus tarafında da 0,96 -1,5 Mb/s baud hızına sahip bir RS 485 arabirimi bulunmaktadır. Sub-D kablo soketi müşteri tarafından sağlanacaktır. Üst düzey bina yönetim teknolojisine sahip şu fonksiyonların ve parametrelerin uzaktan kumandası: Pompa/kompresör 1 Açık Pompa/kompresör 1 Kapalı Pompa/kompresör 2 Açık Pompa/kompresör 2 Kapalı Taşma valfi 1 Açık Pompa/kompresör 1 Kapalı Taşma valfi 2 Açık Taşma valfi 2 Kapalı İlave besleme Açık İlave besleme Kapalı Basınç iletimi p0 (1/10 bar olarak basınç)
